Поворотные устройства AlfaSpid

Печать
Цена
Описание

AlfaSpid поворотные устройства – это новое поколение антенных поворотных устройств, использующие передовой механизм двойной червячной передачи, компьютерного управления и полностью металлическую конструкцию. Для радиолюбителей и профессионалов представлена серия поворотных устройств для работы в тяжелых условиях (вращения больших и тяжелых антенн, антенн с длинными несущими траверсами, стеков антенн и полного вращения антенных мачт).

   Применение полностью металлических частей и использование механизма двойной червячной передачи, позволили создать механически простую, но чрезвычайно мощную и надежную систему поворотного механизма для вращения антенн.

   Блоки управления Spid Electronik имеют разнообразие передовых возможностей настройки и управления поворотным устройством. Таких возможностей нет ни в каком другом вращающем устройстве, доступном на радиолюбительском рынке.

   На протяжении многих лет, поворотные устройства от Spid Electronik, продаются и с успехом эксплуатируются по всему миру.

Особенности Вращающего устройства:

  - Низкое напряжение питания – высокий вращающий момент двигателя постоянного тока;

  - Тихая и мощная самозаторможиваемая  система с понижающей двойной червячной передачей;

  - Действительно стальной корпус и выходной вал червячной передачи, а не мягкие сплавы металла или литье;

  - Использование недорогого 4-х проводного кабеля ;

  - Загерметизированная конструкция герконового датчика для надежного всепогодного считывания;

  - 1 градус, точность позиционирования – жесткие допуски для минимального люфта;

  - Рассчитан для больших нагрузок, даже когда установлен вне мачты;

  - Предназначен для простой установки, приблизительно на 50 мм. трубу – с обеих сторон;

  - Кабель может пройти через центр вращающего устройства - предотвращает повреждение кабеля.

Особенности контроллера управления:

 -  Полный выбор из ручного, автоматического, полуавтоматического и программируемого режимов;

 - Полная документация доступна для скачивания в интернете;

 - Цифровое считывание с разрешением в 1 градус;

 - Большой легко читаемый зеленый индикатор с открывающейся передней панелью;

 - Возможность напрямую подключения к компьютеру;

 - Дополнительное управление при помощи "мыши" с 6 предварительно запрограммированными пользователями кнопок;

 - Низковольтное питание постоянного тока от любого источника от 12 В (типичное значение потребляемого тока - 2-4 А);

 - Может быть обнулен в любом направлении антенны;

 - Передняя панель малой величины - занимает меньше ценного места на  рабочем  столе.

 ============================================================================================

  Rotor RAU - Azimut Rotator

  RAU Azimuth rotator с Rot1prog AZ Digital Controller содержит встроенный интерфейс RS-232.

Вращающее устройство AlfaSpid RAU - это антенное поворотное устройство, которое может применяться для относительно легких конструкций, например, Яги, а также может использоваться и для относительно тяжелых коротковолновых антенн. Механическая часть состоит из двух червячных пар, изготовленных из стали. Прикладные решения гарантируют длительную, непрерывную работу и высокую надежность. Преимущество - возможность регулировки зазора в червячной паре на нужном уровне, что делает возможным устранение люфта в ведущем механизме, который может появиться после длительного времени эксплуатации. Поверхность поворотного механизма покрыта специальной антикоррозийной краской.



  Цена   500  евро

Угол поворота  360 +/-180°

 Время поворота  120-60 sec.

 Тормоз  электрический

 Питание  24В/1.5A (12В/2.5A)

 Вес  6.5 кг

 Датчик угла  импульсы (1,00° на импульс)

 Вертикальная нагрузка  200 кг

 Макс. эфф. крутящий момент  180 Nm

  Двойная металлическая червячная пара для предотвращения проворачиванию на ветру.

 Высокое значение крутящего момента, низковольтный двигатель постоянного тока (12-24 В).

Геркон, дающий 1 импульс на градус вращения.

Минимальный люфт.

Монтаж на трубу или мачту, максимальный диаметр 52 мм.

4-х проводный кабель.

Контроллер

 Цифровой индикатор зеленого свечения, для считывания данных.

Управление ручное или с компьютера.

Точность 1 градус.

Эмуляция Yaesu, Orion и HyGain протоколов (или использование SPID протокола).

Программируемые предельные углы поворота.

Модифицированная 'мышка', предназначенная для облегчения ручного управления.

Примечание: Это поворотное устройство может быть использовано также с Elevation rotator RAEL и двойным AZ/EL ROT2PROG контроллером.

 В комплект входит:

 Поворотный механизм - Rotor RAU;

Блок управления - Rot1Prog;

Дополнительный манипулятор типа "мышь" c шестью кнопками;

Разъем, для подключения управляющего кабеля к блоку управления;

Кабель, для подключения к компьютеру, RS-232;

Диск с программным обеспечением и инструкцией.

(Вес всего комплекта с упаковкой: 9Kg)



*******************************************************************************************************************************

  Rotor RAK - Azimut Rotator

 Вращающее устройство AlfaSpid RAK - это антенное поворотное устройство, предназначенное для работы в среднем и тяжелом режимах работы,

в том же самом общем классе, как HyGain, TailTwister или Yaesu G-1000/2800, но с расширенными цифровыми возможностями.

 В комплект входит:

1.Поворотный механизм - Rotor RAK;

2.Блок управления - Rot1Prog:

3.Дополнительный манипулятор типа "мышь" c шестью кнопками;

4. Разъем, для подключения управляющего кабеля к блоку управления;

5. Кабель, для подключения к компьютеру, RS-232;

6.  Диск с программным обеспечением и инструкцией.

     (Вес всего комплекта с упаковкой: 10Kg)











 Цена  600 евро



Технические характеристики:

 Specifications: AlfaSpid RAK Azimuth Rotator

 RAK @ 12V

 RAK @ 18V

 RAK @ 24V



Turning torque in lbs/Nm 1,400 in lb/158 Nm 1,800 in lb/203 Nm 3,240 in lb/366 Nm

Brake torque in lbs/Nm 14,000 in lb/1,582 Nm 14,000 in lb/1,582 Nm 14,000 in lb/1,582 Nm

Brake Construction Double Worm Gears Double Worm Gears Double Worm Gears

Vertical Load lbs/Kg 550 lbs/250 Kg 550 lbs/250 Kg 550 lbs/250 Kg

Rotation Speed (360 Deg) 120 sec 90 sec 60 sec

Precision 1 deg 1 deg 1 deg

Rotation Range 720 deg 720 deg 720 deg

Weight lbs/Mass Kg 16 lbs/7 Kg 16 lbs/7 Kg 16 lbs/7 Kg

Position Sensor Reed Switch Reed switch Reed Switch

Mast size top/bottom – in/mm 2.0/2.6 in, 50/66 mm 2.0/2.6 in, 50/66 mm 2.0/2.6 in, 50/66 mm

Вращающий момент от 1400 до более чем 3200 lb-inch (158-366 Nm), соответственно, при напряжении на двигателе от 12 до 24В.

Это  значительно больше чем любое другое вращающее устройство, в том же самом ценовом диапазоне, и даже выше чем некоторые вращающие устройства, стоящие почти вдвое дороже (Yaesu 2800 или Orion 2800).

Поворотное устройство

Двойная металлическая червячная пара для предотвращения проворачиванию на ветру.

Высокое значение крутящего момента, низковольтный двигатель постоянного тока (12-24 В).

Геркон, дающий 1 импульс на градус вращения.

Минимальный люфт.

Монтаж на трубу или мачту.

4-х проводный кабель.

Контроллер

 Цифровой индикатор зеленого свечения, для считывания данных.

Управление ручное или с компьютера.

Точность 1 градус.

Эмуляция Yaesu, Orion и HyGain протоколов (или использование SPID протокола).

Программируемые предельные углы поворота.

Модифицированная 'мышка', предназначенная для облегчения ручного управления.

Примечание: Это поворотное устройство может быть использовано также с Elevation rotator RAEL и двойным AZ/EL ROT2PROG контроллером.



**************************************************************************************************************************************************



Rotator   BIG- RAK

  Это наибольший, наимощнейший AZ rotator производимый фирмой "Spid Elektronik".





 Цена   900  евро

 Технические характеристики поворотного устройства



Specifications: AlfaSpid BIG RAK Azimuth Rotator



BIG RAK @ 12V



BIG RAK @ 18V



BIG RAK @ 24V



Turning torque in lbs/Nm >5,000 in lb/565 Nm >8,000 in lb/904 Nm 11500 in lb/1300 Nm

Brake Torque in lbs/Nm 24,000 in lb/2,712 Nm 24,000 in lb/2,712 Nm 24,000 in lb/2,712 Nm

Brake Construction Double Worm Gears Double Worm Gears Double Worm Gears

Vertical Load lbs/Kg >700 lbs/318 Kg >700 lbs/318 Kg >700 lbs/318 Kg

Rotation Speed (360 Deg) 120 sec 90 sec 60 sec

Precision 1 / 0.5 deg 1 / 0.5 deg 1 / 0.5 deg

Rotation Range 720 deg 720 deg 720 deg

Weight lbs/Mass Kg 24 lbs/11 kg 24 lbs/11 kg 24 lbs/11 kg

Position Sensor Reed Switch Reed switch Reed Switch

Mast size top/bottom - in/mm 2.6/2.6 in, 66/66 mm 2.6/2.6 in, 66/66 mm 2.6/2.6 in, 66/66 mmBIG RAK Azimuth rotator с Rot1prog AZ Digital Controller содержит встроенный интерфейс RS-232.

   Поворотное устройство



Двойная металлическая червячная пара для предотвращения проворачиванию на ветру.

Высокое значение крутящего момента, низковольтный двигатель постоянного тока.

Геркон, дающий 2 импульсa на градус вращения.

Минимальный люфт.

Монтаж на трубу или мачту.

4-х проводный кабель.

Контроллер



Цифровой индикатор зеленого свечения, для считывания данных.

Управление ручное или с компьютера.

Точность 1 градус.

Эмуляция Yaesu, Orion и HyGain протоколов (или использование SPID протокола).

Программируемые предельные углы поворота.

Модифицированная 'мышка' предназначенная для облегчения ручного управления.

Примечание: Это поворотное устройство может быть использовано также с Elevation rotator RAEL и двойным контроллером AZ/EL ROT2PROG.

Это очень мощное поворотное устройство, весом 12 кг. и высотой  37.5 см  может свободно вращать MonstIR by SteppIR Яги.



  Идеально подходит для очень больших КВ антенн!



В комплект входит:

1. Поворотный механизм - Rotor BIG-RAK;

2.Блок управления - Rot1Prog-PWM;

3. Дополнительный манипулятор типа "мышь" c шестью кнопками;

4.Разъем, для подключения управляющего кабеля к блоку управления;

5.Кабель, для подключения к компьютеру, RS-232;

6.Диск с программным обеспечением и инструкцией.

(Вес всего комплекта с упаковкой: 15Kg)



***********************************************************************************************************************************

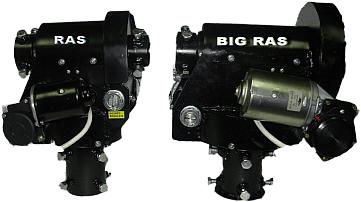

 Rotor  RAS   -  Azimuth  and   Elevation  combo  rotator

Поворотное устройство RAS - сверхмощное вращающее антенное устройство, разработано для управления большими спутниковыми антеннами

и полного их контроля при помощи электронного блока управления и возможностью автоматического слежения при подключении к компьютеру.







 Цена  1075  евро

Технические характеристики:



Поворотное устройство

Двойная металлическая червячная пара для предотвращения проворачиванию на ветру.

Высокое значение крутящего момента, низковольтный двигатель постоянного тока (12-24 В).

Геркон, дающий 1 импульс на градус вращения.

Минимальный люфт.

Посадочный размер, труба диаметром до 68 mm.

4-х проводный кабель.

Горизонтальная несущая траверса диаметром до 53 mm.

Контроллер









Двойной цифровой индикатор зеленого свечения для считывания данных.

Управление ручное или с компьютера.

Точность 1 градус.

Эмуляция Yaesu GS-232 протокол или собственный SPID протокол.

Программируемые предельные углы поворота.

Модифицированная 'мышка' предназначенная для облегчения ручного управления.



 В комплект входит:

1. Поворотный механизм - Rotor RAS;

2. Блок управления - Rot2Prog;

3. Дополнительный манипулятор типа "мышь";

4. Разъем, для подключения управляющего кабеля к блоку управления;

5. Кабель, для подключения к компьютеру, RS-232;

6. Диск с программным обеспечением и инструкцией.

(Вес всего комплекта с упаковкой: 17Kg)

*******************************************************************************************************************************************



 AZIMUTH & ELEVATION Rotator BIG-RAS

 Наиболее мощное, из существующих на рынке, совмещенных (азимут и угол места) поворотных устройств.

 Идеально подходит для парабол и очень больших комплексов антенн, предназначенных для работы с использованием отражения сигналов от Луны и метеоров, а также для работы через спутники.







Цена   1470  евро

Specifications: AlfaSpid BIG RAS Azimuth and Elevation Rotator



BIG RAS @ 12V



BIG RAS @ 18V



BIG RAS @ 24V



Turning torque in-lbs/Nm >5,000 in lb/565 Nm >8,000 in lb/904 Nm 11500 in lb/1300 Nm

Brake Torque in lbs/Nm 24,000 in lb/2,712 Nm 24,000 in lb/2,712 Nm 24,000 in lb/2,712 Nm

Brake Construction Double Worm Gears Double Worm Gears Double Worm Gears

Vertical Load lbs/Kg >700 lbs/318 Kg >700 lbs/318 Kg >700 lbs/318 Kg

Rotation Speed (360 Deg) 120 sec 90 sec 60 sec

Precision 1 / 0.5 deg 1 / 0.5 deg 1 / 0.5 deg

Rotation Range Az/El 360/180 deg 360/180 deg 360/180 deg

Weight lbs / Mass Kg 44 lbs/20 Kg 44 lbs/20 Kg 44 lbs/20 Kg

Position Sensor Reed Switch Reed switch Reed Switch

Mast size inches/mm Bottom mount 2.6 in/66 mm 2.6 in/66 mm 2.6 in/66 mm

Mast size inches/mm Elevation 2.0 in/50 mm 2.0 in/50 mm 2.0 in/50 mm

  Поворотное устройство

 Двойная металлическая червячная пара для предотвращения проворачиванию на ветру.

Высокое значение крутящего момента, низковольтный двигатель постоянного тока.

Геркон, дающий 2 импульса на градус вращения.

Минимальный люфт.

Посадочный размер, труба диаметром до 68 mm.

Два 4-х проводных кабеля.

Горизонтальная несущая траверса диаметром до 53 mm.

Контроллер



Двойной цифровой зеленый индикатор для считывания данных.

Управление ручное или с компьютера.

Точность 1 градус.

Эмуляция Yaesu GS-232 протокол или собственный SPID протокол.

Программируемые предельные углы поворота.

Модифицированная 'мышка' предназначенная для облегчения ручного управления.



В комплект входит:

1. Поворотный механизм - Rotor BIG-RAS;

2. Блок управления - Rot2Prog;

3. Дополнительный манипулятор типа "мышь";

4. Разъем, для подключения управляющего кабеля к блоку управления;

5. Кабель, для подключения к компьютеру, RS-232;

6. Диск с программным обеспечением и инструкцией.

(Вес всего комплекта с упаковкой: 25Kg)
